Как правильно выбрать станок лазерной резки с ЧПУ для вашей мастерской?

Инвестиции в Станок для лазерной резки с ЧПУ является ключевым решением для любого цеха по производству металлических изделий, указателей или производителей. Это представляет собой значительные капитальные затраты, которые обещают повысить производительность, точность и возможности. Однако навигация по множеству вариантов — от различных лазерных источников и уровней мощности до размеров кроватей и пакетов автоматизации — может оказаться сложной задачей. Ошибка в выборе может привести к недоиспользованию мощностей, неудовлетворению производственных потребностей или неудовлетворительной рентабельности инвестиций. Это подробное руководство призвано прояснить процесс отбора. Мы углубимся в критические технологические различия, поможем вам понять истинную суть Цена на станок для лазерной резки металла и давать советы по конкретным материалам, например, как выбрать лазерный резак с ЧПУ для нержавеющей стали . Мы также рассмотрим функции повышения производительности, такие как автоматизация, и обсудим практические пути, в том числе, когда использовать локальный Служба лазерной резки с ЧПУ рядом со мной для прототипирования прежде чем совершить покупку. Разбивая сложные темы, такие как Сравнительная таблица CO2 и волоконного лазерного резака и подчеркивая ощутимое Преимущества автоматической загрузки станка для лазерной резки с ЧПУ системы, цель этой статьи — предоставить вам знания, необходимые для принятия уверенных и обоснованных решений, которые будут соответствовать вашим бизнес-целям и требованиям мастерской на долгие годы вперед.

Понимание основных технологий: CO2 и волоконная лазерная резка

Фундаментальный выбор в технологии лазерной резки лежит между традиционными лазерами CO2 и современными волоконными лазерами. Понимание этого различия является первым и наиболее важным шагом в процессе выбора. CO2-лазер генерирует режущий луч путем возбуждения газовой смеси (в основном углекислого газа) внутри герметичной трубки. Затем этот луч направляется через зеркала на режущую головку. Напротив, волоконный лазер создает луч внутри твердотельной усиливающей среды — легированного оптического волокна — и доставляет его непосредственно к режущей головке через гибкий оптоволоконный кабель. Это основное различие в генерации и доставке луча приводит к серьезным последствиям для производительности, эффективности и применения. Волоконные лазеры обычно обеспечивают превосходную электрическую эффективность, часто преобразуя 30-50% входной мощности в лазерный свет по сравнению с 10-15% для систем CO2. Это приводит к снижению затрат на электроэнергию и меньшему выделению тепла. Длина волны волоконного лазера также легче поглощается металлами, особенно отражающими металлами, такими как медь и латунь, что приводит к более высокой скорости резки тонких и средних листов. CO2-лазеры, хотя и менее эффективны при обработке тонких металлов, могут обеспечить исключительно гладкую кромку реза более толстых материалов и исторически хорошо подходят для резки неметаллов, таких как дерево, акрил и текстиль. Выбор между этими двумя технологиями заключается не просто в выборе «лучшей» технологии, а в выборе *правильной* технологии для вашего конкретного состава материалов, диапазона толщины и желаемого качества резки.

Сравнительная таблица CO2 и волоконного лазерного резака: основные параметры

• Технологическая траектория: За последнее десятилетие в отрасли произошел массовый переход к волоконным лазерам из-за их скорости, эффективности и надежности для большинства операций резки металлов.
• Общая стоимость владения (TCO): Хотя в некоторых случаях оптоволоконный лазер может иметь более высокую первоначальную закупочную цену, его значительно более низкие эксплуатационные расходы (энергия, обслуживание, расходные материалы) часто приводят к снижению совокупной стоимости владения в течение 3–5 лет.
• Перспективность: Инвестиции в технологию волоконного лазера обычно соответствуют текущим и прогнозируемым тенденциям отрасли, особенно для мастерских и контрактных производителей с разнообразными потребностями в резке металла.

Навигация по рынку: руководство по инвестициям и стоимости

Понимание Цена на станок для лазерной резки металла требует выхода за рамки одной цены. Стоимость представляет собой совокупность нескольких основных подсистем, каждая из которых различается по качеству и возможностям. Сам лазерный источник, измеряемый в ваттах (например, 1 кВт, 3 кВт, 6 кВт, 12 кВт), является единственным наиболее значимым фактором затрат. Более высокая мощность позволяет резать более толстые материалы и увеличивать скорость резки на более тонких листах, но это обходится дороже. Рама машины и система перемещения, включающая портал, приводы, линейные направляющие и режущую станину, определяют рабочий диапазон (размер станины), а также точность, стабильность и долговечность машины. Прочная, хорошо спроектированная рама имеет решающее значение для поддержания точности в течение многих лет службы. Контроллер ЧПУ — это мозг операции; Удобная и мощная система с такими функциями, как программное обеспечение для раскроя и удаленный мониторинг, повышает ценность. Помимо этих основных компонентов, существует множество скрытых затрат: профессиональная установка и калибровка, обучение операторов и программистов, а также текущие расходы на расходные материалы (вспомогательные газы, такие как азот или кислород, сопла, защитные очки). Тщательный финансовый анализ должен сравнить совокупную стоимость владения (TCO) различных машин с учетом покупной цены, расчетного энергопотребления, контрактов на техническое обслуживание и ожидаемого использования расходных материалов в течение 5-летнего периода. Этот целостный взгляд раскрывает истинную ценность машины, отделяя дешевую первоначальную инвестицию от экономически эффективного долгосрочного партнера.

• Власть против потребности: Тщательно сопоставьте мощность лазера с толщиной основного материала. Машина мощностью 3 кВт отлично подходит для мягкой стали толщиной менее 1/2 дюйма, а для пластины толщиной 1 дюйм требуется мощность 6 кВт. Чрезмерная покупательная способность увеличивает ненужные затраты.
• Рекомендации по размеру кровати: Выберите размер кровати, который соответствует наиболее распространенным размерам простыней и оставляет место для эффективного размещения, но избегайте слишком большой кровати, если она будет использоваться редко, поскольку это увеличивает площадь и стоимость.
• Оценка поставщика: В цену должны быть включены четкие условия гарантии, наличие технической поддержки и логистика запасных частей. Надежный поставщик является частью стоимости машины.

Выбор конкретного материала: глубокое погружение в ключевые области применения

Не все материалы режутся одинаково, и ваши основные рабочие нагрузки должны напрямую определять технические характеристики вашего станка. Например, зная как выбрать лазерный резак с ЧПУ для нержавеющей стали предполагает конкретные технические соображения. Ключевой проблемой при работе с нержавеющей сталью является предотвращение окисления (накипи) на режущей кромке, что снижает коррозионную стойкость и часто требует вторичной очистки. Для получения чистого, не окисляющегося («блестящего») реза в качестве вспомогательного газа под высоким давлением используется азот высокой чистоты. Это экзотермическая реакция, вместо этого выдувает расплавленный металл. Для этого процесса требуется лазер с достаточной мощностью и пиковым давлением, чтобы пробить и разрезать материал. Для тонких толщин (менее 3 мм) превосходные результаты может дать волоконный лазер мощностью 1–2 кВт с азотной системой высокого давления. Для более толстых сечений (6 мм) необходим лазер мощностью 4–6 кВт для поддержания скорости резки и качества кромки. И наоборот, при эффективной резке мягкой стали часто в качестве вспомогательного газа используется кислород, при этом экзотермическая реакция фактически добавляет тепло к процессу резки, что позволяет добиться более высоких скоростей и большей мощности при заданной мощности лазера. Алюминий, обладая высокой отражающей способностью и теплопроводностью, лучше всего резать волоконным лазером с использованием азота, чтобы предотвратить образование шероховатых и окисленных кромок. Лазер должен иметь надежную защиту от обратных отражений, которые могут повредить оптическую систему.

Рекомендуемая мощность лазера для распространенных материалов и толщин

• Затраты на газ являются фактором: Расход азота под высоким давлением при резке нержавеющей стали или алюминия может привести к значительным эксплуатационным расходам. В ТШО следует учитывать бортовое производство азота или подачу газа в больших объемах.
• Качество края против скорости: Часто приходится идти на компромисс. Использование кислорода для обработки мягкой стали происходит быстро, но оставляет окисленную кромку. Использование азота чище, но медленнее и дороже в расчете на метр разреза.
• Проконсультируйтесь со специалистами по приложениям: Поставщики станков с хорошей репутацией должны предоставить подробные таблицы параметров резки и иметь инженеров по применению, которые могут проконсультировать вас по конкретному набору материалов.

Повышение производительности: роль автоматизации и расширенных функций

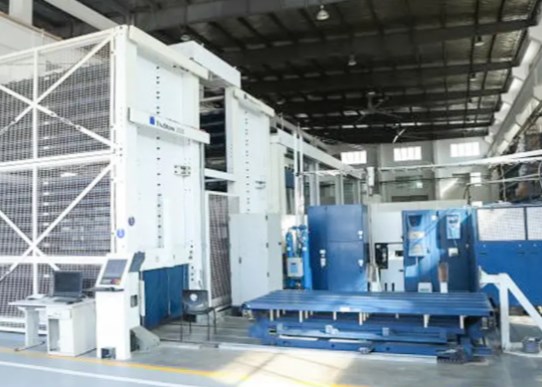

В то время как источник лазера выполняет резку, именно периферийные системы часто определяют общую производительность и коэффициент использования станка. Здесь понимание Преимущества автоматической загрузки станка для лазерной резки с ЧПУ системы становятся критическими. Автоматическая система загрузки/разгрузки, обычно состоящая из стеллажа для материалов и роботизированного манипулятора или челночного стола, преобразует рабочий процесс. Это позволяет оператору программировать и размещать задания во время резки, а затем безопасно загружать целые листы и выгружать отрезанные детали с минимальным вмешательством вручную. Основное преимущество заключается в значительном увеличении времени безотказной работы машины; лазер может резать практически непрерывно, поскольку смена листов происходит за считанные минуты вместо 10–20 минут, необходимых для ручной обработки. Это напрямую ведет к повышению производительности и более быстрому возврату инвестиций. Это также снижает трудозатраты на каждую деталь и сводит к минимуму физическую нагрузку и риски для безопасности операторов. Для цехов, рассматривающих производство без присмотра (автоматическое), автоматическая загрузка является обязательным условием. Помимо обработки материала, эффективности способствуют и другие усовершенствованные функции: автоматическое устройство смены сопел (ANC) переключает режущие головки для различных операций без остановки, емкостный датчик высоты поддерживает оптимальное расстояние между соплом и пластиной на неровном материале, а встроенная система удаления дыма защищает оптику и обеспечивает более безопасную рабочую среду.

• Обоснование автоматизации: Окупаемость инвестиций в автопогрузчик рассчитывается по величине увеличенного времени резки. Если эксплуатация машины обходится в 100 долларов в час (включая амортизацию), то получение 2 дополнительных продуктивных часов в день быстро окупает этот вариант.
• Не только для большого объема: Даже цеха получают выгоду от сокращения времени на настройку и возможности выполнять более крупные и эффективные раскрои без ручных ограничений размера листа.
• Системная интеграция: Убедитесь, что пакет автоматизации полностью интегрирован с ЧПУ станка, оснащен защитными блокировками и интуитивно понятным программированием для определения мест захвата и выдачи листов.

От покупки к прототипу: практические пути для бизнеса

Путь к интеграции лазерной резки в ваш бизнес не всегда начинается с заказа на поставку. Для многих, особенно стартапов, дизайнеров или компаний, изучающих новые линейки продуктов, прагматичным первым шагом является партнерство с местным производителем. Служба лазерной резки с ЧПУ рядом со мной для прототипирования . Этот подход предлагает огромную гибкость и низкий риск. Это позволяет вам тестировать и совершенствовать конструкции, экспериментировать с различными материалами и толщиной, а также проверять рыночный спрос без серьезных капиталовложений. Хороший поставщик услуг также может предоставить ценные отзывы о проектировании с учетом технологичности (DFM), предложив внести изменения для улучшения качества резки или снижения затрат. Выбирая партнера по сервисному обслуживанию, ищите партнера с широким спектром возможностей машины (соответствующим вашей потенциальной будущей покупке), репутацией производителя качественной и своевременной доставки, а также четким общением. Они должны предоставить подробные отчеты о проверке размеров прототипов. На этом этапе предоставляются реальные данные о времени цикла и затратах, которые напрямую влияют на вашу возможную покупку оборудования. Когда вы будете готовы к переходу, приобретенный опыт гарантирует, что вы купите машину, идеально соответствующую вашим проверенным, а не только ожидаемым потребностям.

• Прототип для непрерывного производства: Надежный сервисный партнер также может выполнить работы с переливом или специальные материалы, которые вы не хотите резать самостоятельно, даже если у вас есть машина.
• Сбор спецификаций: Используйте этап создания прототипа, чтобы задокументировать точную мощность лазера, давление вспомогательного газа и скорость резки, используемые для ваших деталей. Это станет вашим ориентиром при покупке техники.
• Построение отношений: Производственная экосистема построена на партнерстве. Хорошие отношения с сервисным бюро являются преимуществом, независимо от уровня вашего внутреннего оборудования.

Часто задаваемые вопросы

Какие меры безопасности необходимы при работе на лазерном станке с ЧПУ?

Лазерная резка сопряжена с множеством опасностей, требующих строгих протоколов безопасности. Лазерное излучение: Основной опасностью является невидимый мощный лазерный луч, который может вызвать серьезные травмы глаз и воспламенить материалы. Машины должны иметь полностью блокируемые корпуса со смотровыми окнами с оценкой безопасности, блокирующими определенную длину волны лазера. Пары и частицы: При резке металлов и пластмасс образуются опасные пары и мелкие частицы. Интегрированная система удаления дыма большого объема является обязательной для защиты здоровья оператора и поддержания чистоты оптики. Риск пожара: Горячие искры и расплавленный шлак могут воспламенить окружающие материалы. Машины должны быть оснащены системами пожаротушения, а рабочая зона должна быть очищена от легковоспламеняющихся веществ. Электробезопасность: Высоковольтные компоненты требуют надлежащего заземления и блокировки/маркировки во время технического обслуживания. Комплексное обучение операторов, охватывающее все эти аспекты, не просто желательно — это юридическая и этическая необходимость.

Как часто станок для лазерной резки требует технического обслуживания и что оно включает в себя?

Волоконные лазеры известны относительно низкими эксплуатационными расходами, но дисциплинированный график является ключом к бесперебойной работе. Ежедневно: Операторы должны визуально проверять линзы и сопла на наличие брызг, очищать режущую пластину от шлака и проверять уровни газа и охлаждающей жидкости. Еженедельно/две недели: Это включает в себя более тщательную очистку узла линзы (с использованием подходящих материалов во избежание царапин), проверку и очистку воздушных фильтров корпуса ЧПУ и охладителя лазерного источника, а также проверку линейных направляющих и направляющих на наличие мусора. Каждые 6–12 месяцев (или в часы работы): Сертифицированный специалист должен выполнить более комплексное обслуживание, которое может включать проверку чистоты лазерного газа (для CO2) или производительности источника накачки (для оптоволокна), калибровку траектории луча, проверку выравнивания систем движения и замену изнашиваемых деталей, таких как защитные окна, фильтры и, возможно, фокусирующая линза. Соблюдение графика технического обслуживания, установленного производителем, имеет решающее значение для сохранения гарантии и увеличения срока службы машины.

Можно ли использовать лазерный резак с ЧПУ для гравировки или маркировки или мне нужен отдельный станок?

Да, самый современный Станки для лазерной резки с ЧПУ полностью способны выполнять операции гравировки и маркировки, что делает их очень универсальными. Этот процесс включает в себя небольшую расфокусировку лазерного луча и значительное снижение его мощности, поэтому он удаляет только тонкий слой материала или вызывает изменение цвета (отжиг) на поверхности без прорезания. Это контролируется непосредственно через программное обеспечение ЧПУ станка, где вы можете определить отдельную траекторию «гравировки» с различными настройками скорости и мощности. Это идеально подходит для добавления номеров деталей, логотипов, серийных номеров или кодов матрицы данных непосредственно на готовые компоненты. Для маркировки чрезвычайно высокого разрешения (например, детальной графики на небольших электронных деталях) специальный лазерный маркер на основе гальванометра работает быстрее, но для подавляющего большинства задач промышленной идентификации ваш режущий лазер является более чем адекватным и экономически эффективным решением, устраняющим необходимость в отдельной специальной машине.

Какие форматы файлов мне необходимо предоставить для запуска работы на лазерном резаке с ЧПУ?

Лазерные резаки с ЧПУ управляются векторными форматами файлов, которые определяют точные траектории. Универсальным стандартом является DXF (формат обмена чертежами) файл. Этот формат содержит чистые, замкнутые векторные фигуры (линии, дуги, круги), которые программное обеспечение станка для раскроя может легко интерпретировать как контуры выреза. ИИ (Adobe Illustrator) файлы также обычно принимаются при условии, что они сохранены с контурами, а не в виде живого текста или эффектов. Некоторые системы могут принимать DWG файлы или даже PDF-файлы , но иногда могут возникнуть ошибки, если они не экспортированы правильно. Ключевые требования к любому файлу: 1) Закрытые контуры: Формы не должны иметь зазоров для непрерывного разреза. 2) Правильный масштаб: Геометрия должна быть в масштабе 1:1 (например, 1 единица чертежа = 1 мм). 3) Чистая геометрия: Избегайте повторяющихся линий, крошечных сегментов или слишком сложных сплайнов. Большинство магазинов предоставляют шаблон или контрольный список для подготовки файлов, чтобы обеспечить бесперебойную обработку работ.
